Комплекс для измерения количества газа ТАУ-СГТКР
Комплексы ТАУ-СГТКР предназначены для измерения объема неагрессивного, сухого, очищенного газа, приведенного к стандартным условиям, путем измерения объема при рабочих условиях и автоматической электронной коррекции по температуре и заданным значениям давления и коэффициента сжимаемости газа.
Комплексы ТАУ-СГТКР имеют модификации:

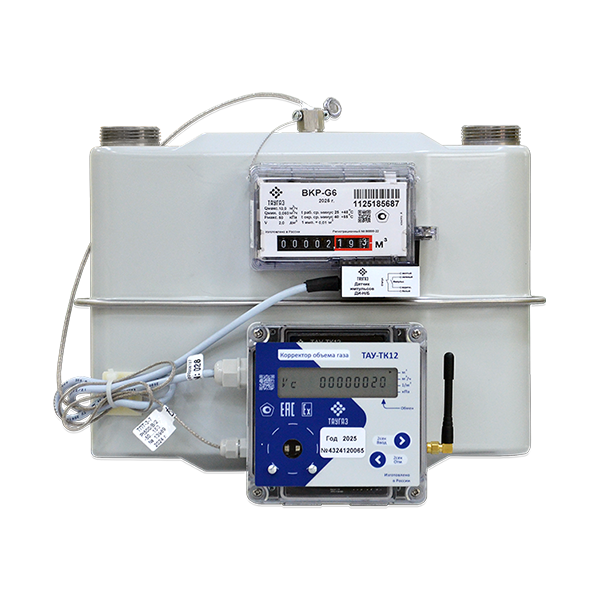

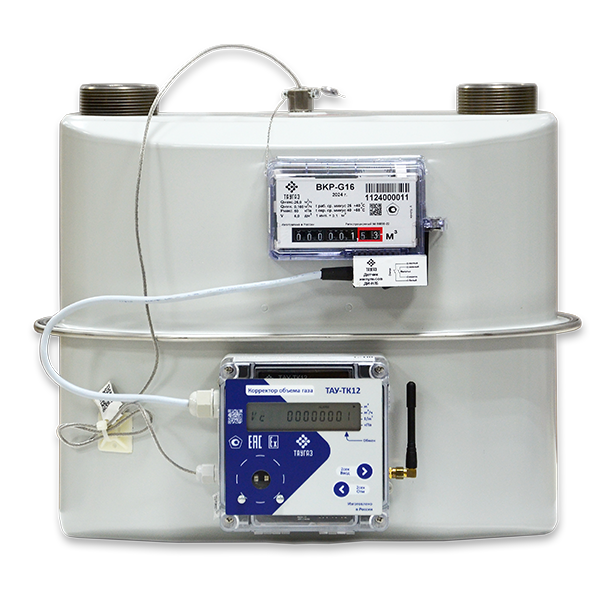

• ТАУ-СГТКР-Д на базе мембранных счетчиков газа ВКР;

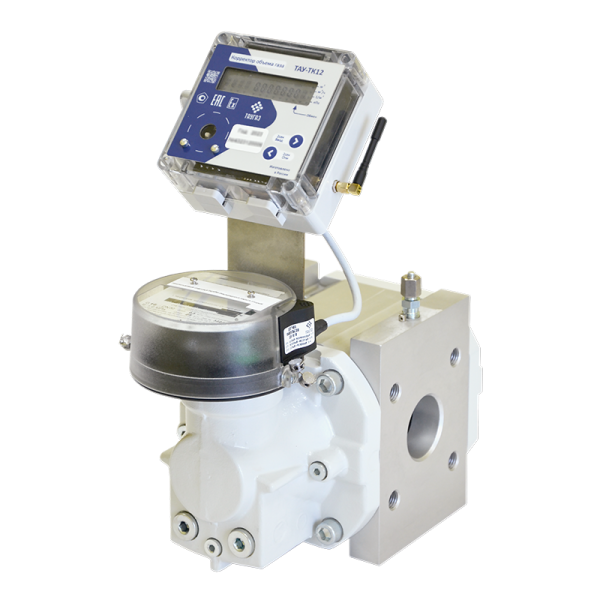

• ТАУ-СГТКР-Р на базе ротационных счетчиков газа РВГ;
• ТАУ-СГТКР-Т на базе турбинных счетчиков газа -ТАУ-ТСГ, СГ-16МТ.
Отличительные особенности:
• энергонезависимость, автономная работа от внутренних источников питания;
• возможность оснащения встроенным GSM модемом с независимым элементом питания;
• передача информации по цифровым интерфейсам через модули телеметрии;
• единый межповерочный интервал — 5 лет;
• срок службы не менее 10 лет;
• установка во взрывоопасной зоне.
- Характеристики
- Документация

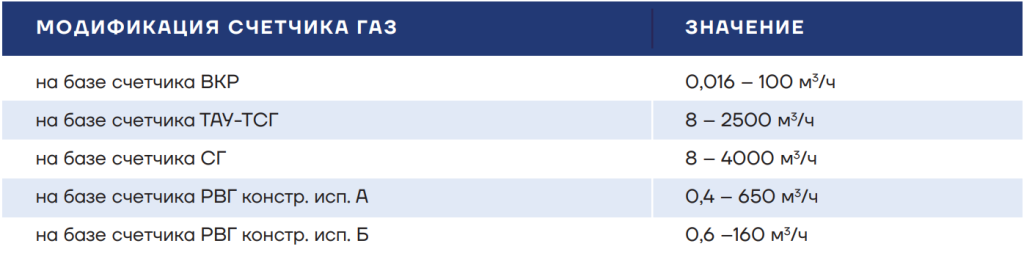

Диапазон измерения объемного расхода в зависимости от модификации счетчика газа:

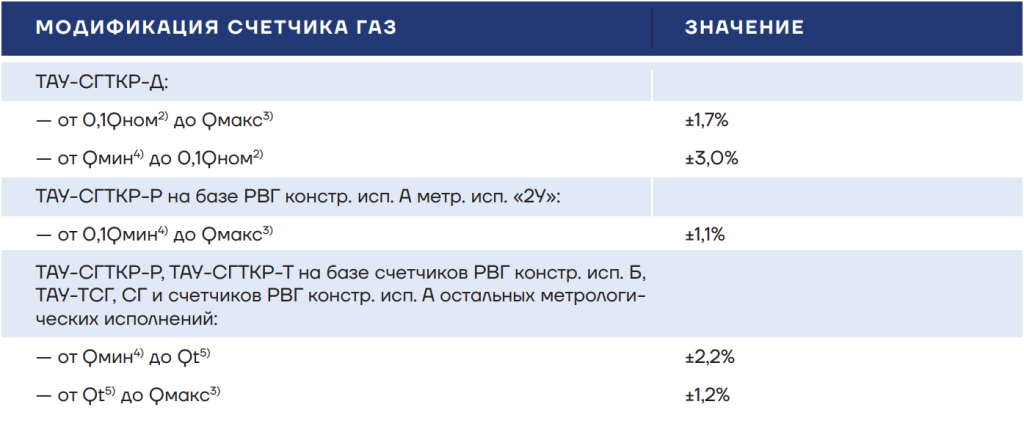

Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения температуры, без учета погрешности от принятия давления и коэффициента сжимаемости за условно-постоянные величины1), %:
Примечания:
1) Во всем диапазоне рабочих условий эксплуатации, с учетом относительной погрешности, обусловленной алгоритмом вычисления объема газа и его программной реализацией (не более ±0,05%);
2) Qном – номинальный объемный расход при рабочих условиях;
3) Qмакс – максимальный объемный расход при рабочих условиях;
4) Qмин – минимальный объемный расход при рабочих условиях;

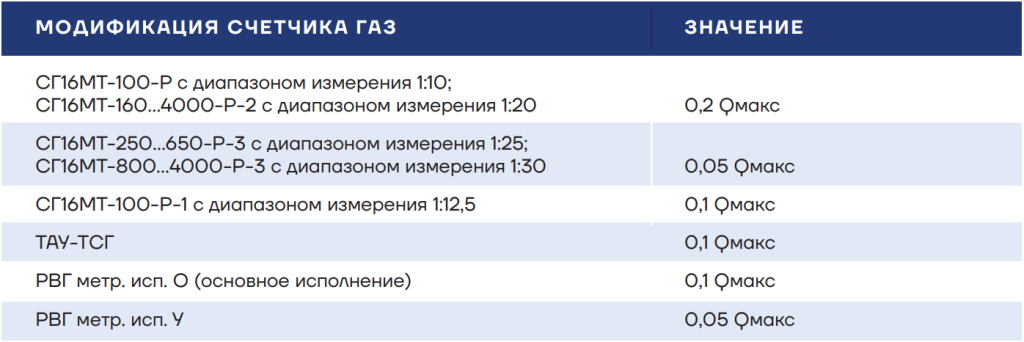

5) Qt – значение переходного объемного расхода при рабочих условиях. В зависимости от типа счетчика Qt принимается равным:
Руководство по эксплуатации счетчика газа ТАУ-СГТКР (версия 1)
Сертификат ТР ТС 012/2011 ТАУ-СГТКР
ЕАЭС-RU-C-RU.АЖ58.В.06297 24 от 28.10.2024
Декларация ТР ТС 020/2011 ТАУ-СГТКР
ЕАЭС N RU Д-RU.PA10.B.97665 24 от 28.11.2024
Приказ об утверждении типа СИ ТАУ-СГТКР, № 1601 от 05.08.2025
