Турбинный счетчик газа ТАУ-ТСГ

Турбинные счетчики газа ТАУ-ТСГ предназначены для измерения объема плавно меняющихся потоков очищенных одно и многокомпонентных неагрессивных газов, таких как природный газ, воздух, азот, аргон, инертных и других газов.

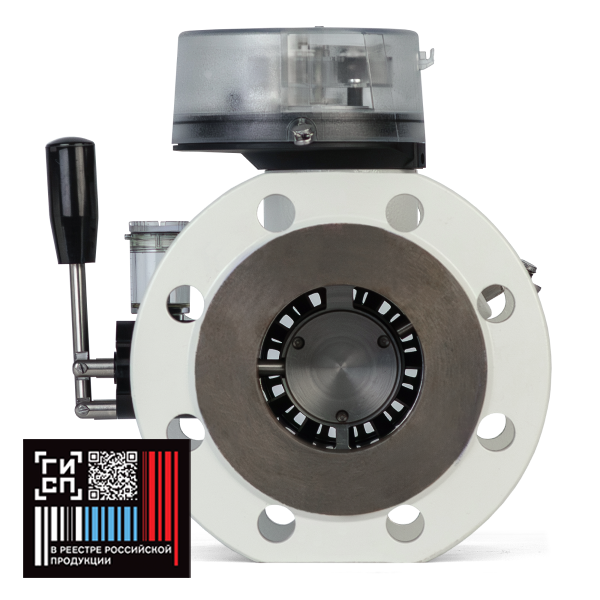

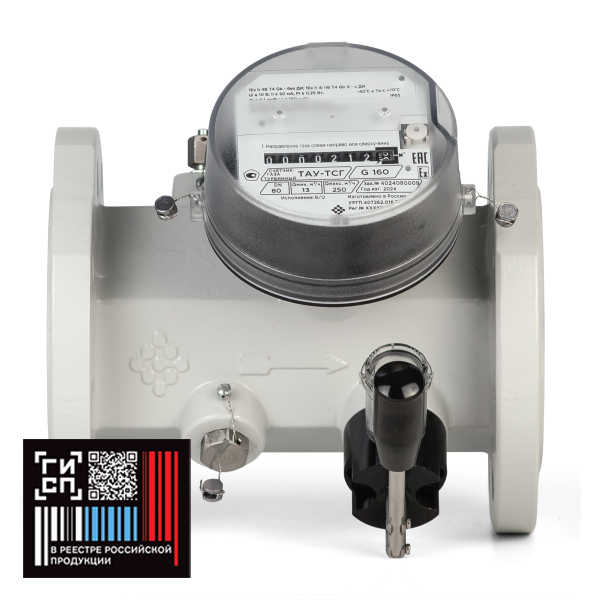

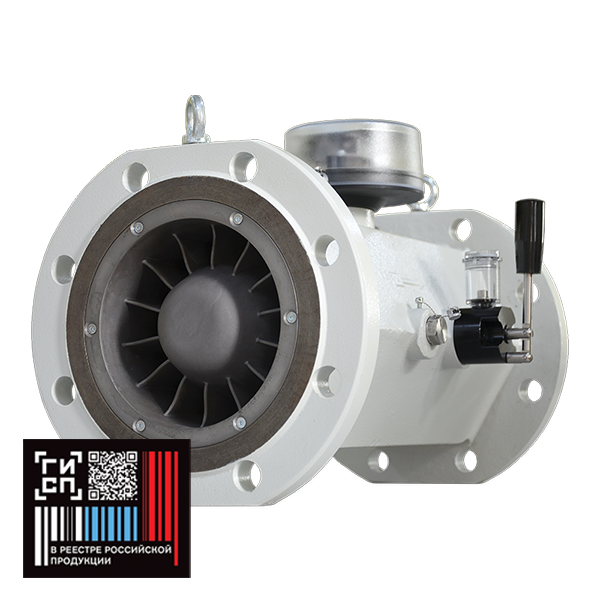

Счетчик газа ТАУ-ТСГ представляют собой фланцевый корпус, в проточной части которого последовательно по потоку расположен входной струевыпрямитель, турбинное колесо, установленное на оси редуктора, редуктор, корпус измерительного преобразователя. Струевыпрямитель, турбинное колесо, редуктор и корпус измерительного преобразователя представляют собой законченный узел – измерительный преобразователь, который устанавливается в корпус счетчика. Вращение измерительного турбинного колеса через механический редуктор и магнитную муфту передается на счетный механизм, показывающий суммарный объем газа при рабочих условиях, прошедший через счетчик. Таким образом, вращение турбинного колеса соответствует передаче определенного объема газа со входа счётчика на его выход.

Счетчик газа ТАУ-ТСГ внесен в реестр российской промышленной продукции. По результатам экспертного заключения Союза «Торгово-промышленной палаты Нижегородской области» подтвержденная доля используемых отечественных компонентов составила более 75%.

Номера записей в реестре российской промышленной продукции:

G100 Ду80 — 10644411;
G160 Ду80 — 10644412;
G250 Ду80 — 10644413;
G250 Ду100 — 10644414;
G400 Ду100 — 10644416;
G400 Ду150 — 10644415;
G650 Ду150 — 10644418;
G1000 Ду150 — 10644417.

Отличительные особенности:

малая чувствительность к напряжениям присутствующим в трубопроводе (изгибающим и крутящим моментам), исключена передача внешних нагрузок с корпуса на измерительную часть прибора;
наличие масляного насоса во всех типоразмерах обеспечивает стабильную работоспособность в сложных эксплуатационных условиях;
стойкость к пневмоудару при пуске счетчика в эксплуатацию, а также во время пульсирующего режима работы;
минимальные требования к прямым участкам, до 2-х Ду до прибора, после не требуется;
применение в конструкции турбинного колеса из алюминиевого сплава обеспечивает стабильные метрологические характеристики;
наличие чугунного корпуса обеспечивает ударопрочность и герметичность счетчика газа в течении всего срока эксплуатации;
уникальный внешний вид с логотипом завода изготовителя.
