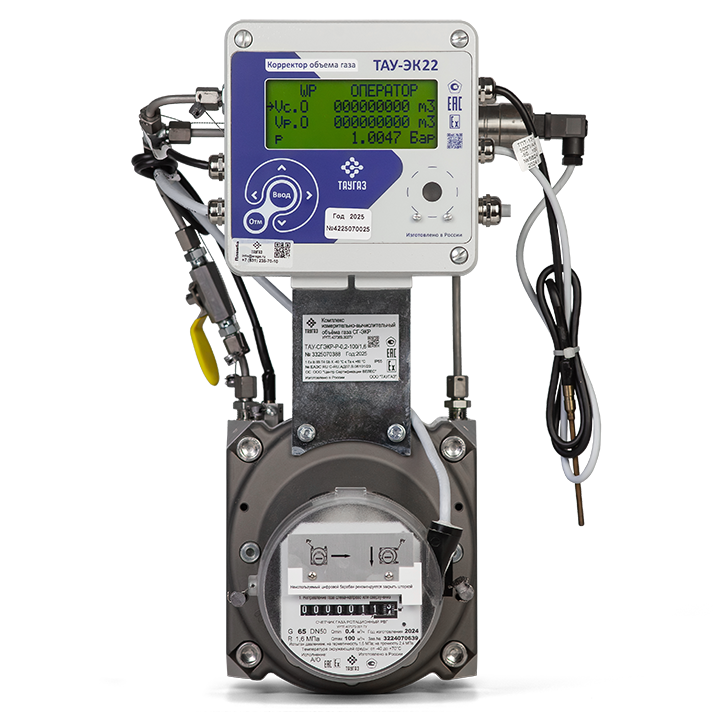

Измерительный комплекс ТАУ-СГЭКР

Комплекс измерительно-вычислительный объема газа
ТАУ-СГЭКР

Комплексы измерительно-вычислительные ТАУ-СГЭКР предназначены для измерения объема и объемного расхода неагрессивного, сухого газа при рабочих и стандартных условиях (температура 293,15 К, давление 101,325 кПа), а также для измерения температуры, абсолютного давления и контроля технологических параметров (разности давлений, температуры при наличии преобразователей).
Комплексы ТАУ-СГЭКР имеют модификации:
• ТАУ-СГЭКР-Р (на базе ротационных счетчиков газа РВГ);
• ТАУ-СГЭКР-Т (на базе турбинных счетчиков газа ТАУ-ТСГ, СГ).

Подобрать комплекс

Трехмерные модели

Основные функции:
• измерение объема газа при рабочих условиях, температуры и давления газа;
• вычисление коэффициента сжимаемости по ГОСТ 30319.2–2015, ГОСТ Р 70927–2023;
• вычисление объема газа, приведенного к стандартным условиям;
• обработка, отображение и хранение измеренной информации и настроечных
параметров комплекса;
• ведение архива потребления газа, нештатных ситуаций и изменения условно-постоянных величин;
• передача измеренной и рассчитанной информации по цифровым интерфейсам;
• опционально измерение разности давлений и температуры для контроля технологических
параметров.

Отличительные особенности:
• энергонезависимость, автономная работа от внутренних источников питания;
• передача информации по цифровым интерфейсам через модули телеметрии;
• интеграция в систему дистанционного сбора данных;
• единый межповерочный интервал — до 5 лет;
• срок службы не менее 10 лет;
• установка во взрывоопасной зоне.

Характеристики
Документация

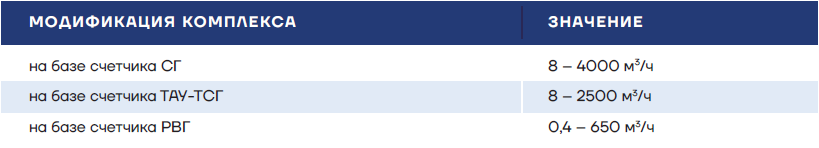

Диапазон измерения объемного расхода в зависимости от модификации счетчика газа:

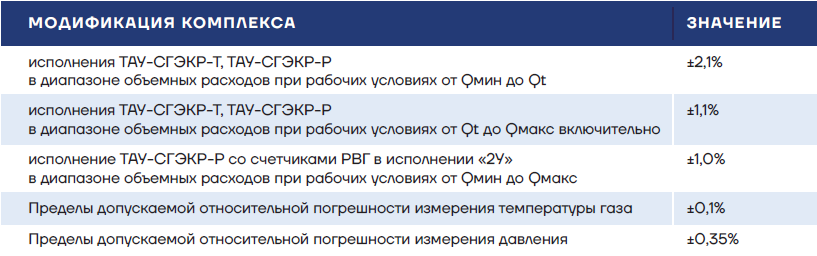

Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, без учета погрешности определения исходных данных для вычисления коэффициента сжимаемости, %:

Примечания:
1. значения пределов допускаемой относительной погрешности комплекса ТАУ-СГЭКР приведены во всем диапазоне рабочих условий эксплуатации, с учетом относительной погрешности, обусловленной алгоритмом вычисления объема газа и его программной реализацией (не более ±0,05%);
2. Qмакс – максимальный объемный расход при рабочих условиях;
3. Qмин – минимальный объемный расход при рабочих условиях;
4. Qt – значение переходного объемного расхода при рабочих условиях.

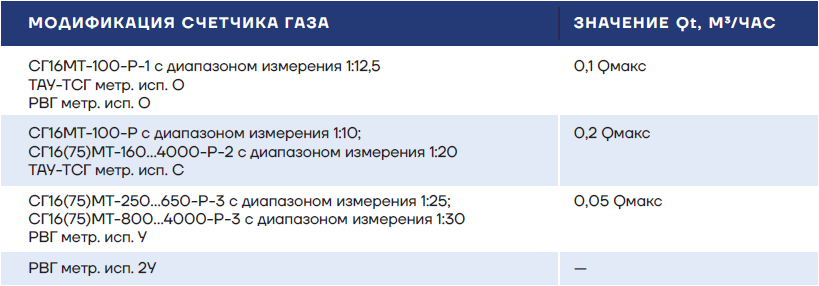

В зависимости от типа счетчика Qt принимается равным:
